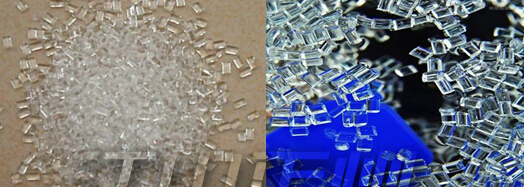

上一篇讓大家對PC這種工程塑料有了初步的了解，那么有人會問，pc有哪些特性？這篇就為大家分解講述下。

    化學特性：聚碳酸酯耐弱酸,耐中性油。聚碳酸酯不耐紫外光,不耐強堿。

    物理特性：比重:1.18-1.20克/立方厘米成型收縮率:0.5-0.8% 成型溫度：230-320℃干燥條件：110-120℃ 8小時可在 -60~120℃下長期使用。物料性能沖擊強度高，尺寸穩定性好，無色透明，著色性好，電絕緣性、耐腐蝕性、耐磨性好，但自潤滑性差，有應力開裂傾向，高溫易水解，與其它樹脂相溶性差。適于制作儀表小零件、絕緣透明件和耐沖擊零件。

    材料特性：無定形料,熱穩定性好，成型溫度范圍寬，流動性差。吸濕小，但對水敏感，須經干燥處理。成型收縮率小，易發生熔融開裂和應力集中，故應嚴格控制成型條件，塑件須經退火處理。

     熔融溫度高，粘度高，大于200g的塑件，宜用加熱式的延伸噴嘴。塑膠流動性差，模具澆注系統以粗、短為原則，宜設冷料井，澆口宜取大，模具宜加熱。料溫過低會造成缺料，塑件無光澤，料溫過高易溢邊，塑件起泡。模溫低時收縮率小、伸長率小、抗沖擊強度低，抗彎、抗壓、抗張強度低。模溫超過120度時塑件冷卻慢，易變形粘模。塑件壁不宜太厚，應均勻，避免有尖角和缺口。

        其他特性：強度高，抗拉伸強度69MPa、抗彎曲強度96MPa。耐高溫，長期使用可耐130攝氏度溫度環境。透明性好，無毒。原料配色及表面涂覆不如ABs。Pc應選高流動性牌號。適用于翻蓋機和在惡劣環境下使用的手機。
